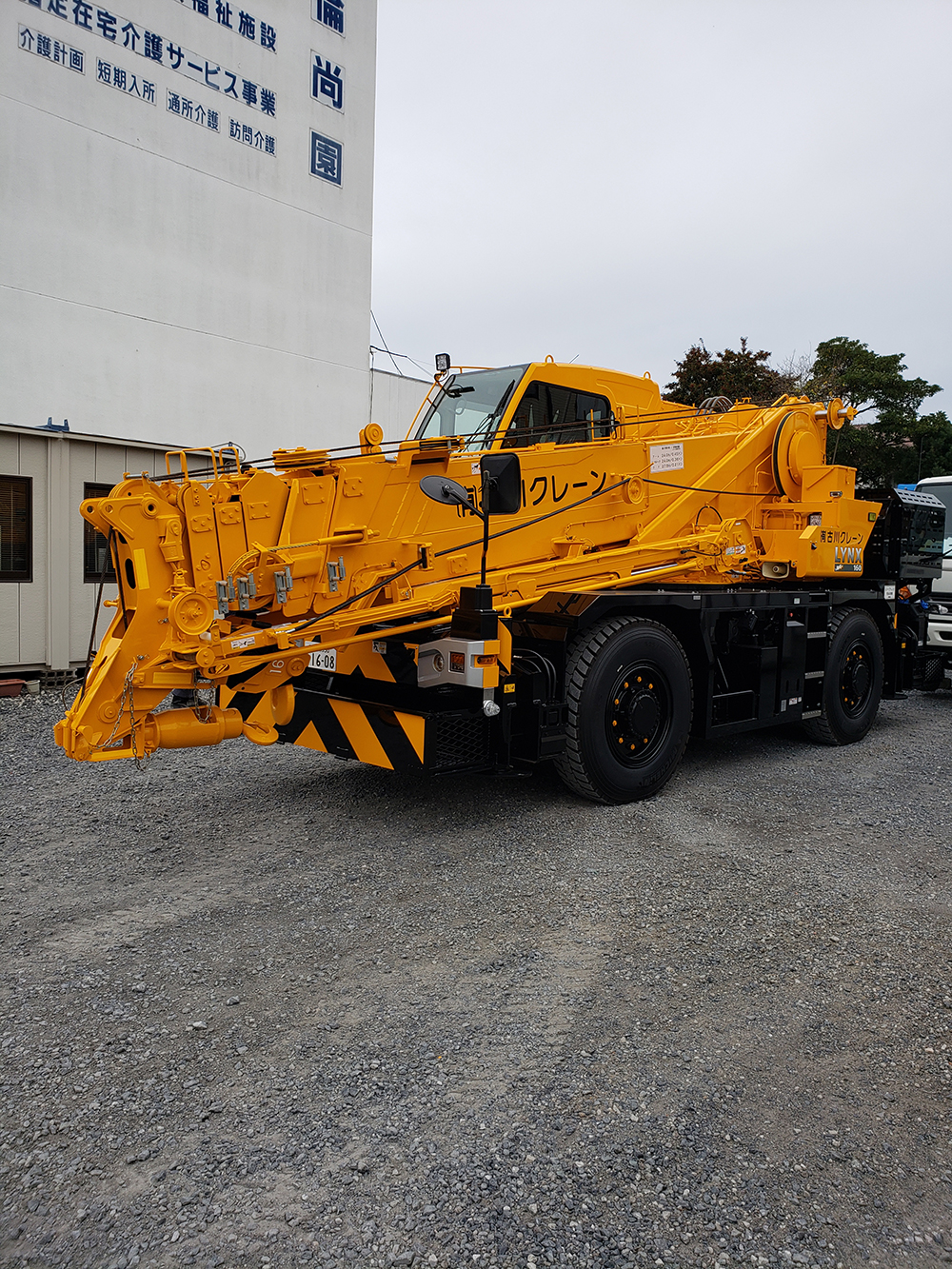

16tラフテレーンクレーン/COBELCO LYNX RK160-8 |
---|
メーカー | コベルコ建機株式会社 |
---|---|
型式 | RK160-8 |
最大定格総荷重 |
6.5m ブーム:16,000kg×3.0m(6 本掛) 10.7mブーム:12,000kg×4.0m(6 本掛) 14.9mブーム:9,000kg×4.5m (4 本掛) 19.1mブーム:7,000kg×5.5m (4 本掛) 23.3mブーム:5,000kg×6.0m (4 本掛) 27.5mブーム:3,500kg×7.0m (4 本掛) 4.5m ジブ:2,000kg×75° (1 本掛) 6.9m ジブ:1,500kg×70° (1 本掛) 補助シーブ:3,200kg (1 本掛) |
ブーム長 | 6.5m ~ 27.5m |
車輛サイズ | 全長:8,310mm / 全幅:2,200mm / 全高:3,150mm |
ダウンロード |
諸元表
カタログ CADデータ:RK160-8(1608).dxf |

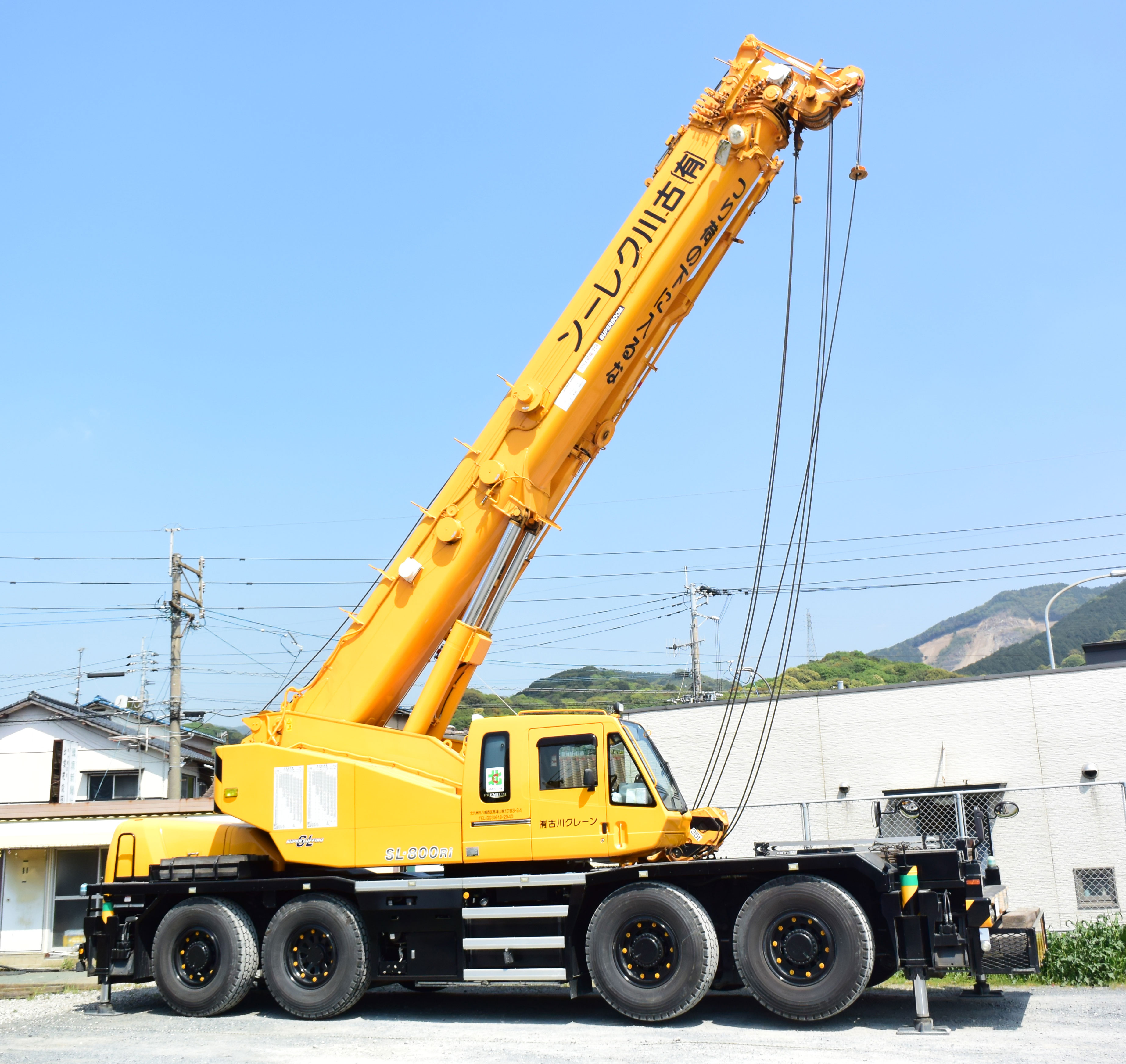

75t吊りラフテレーンクレーン/KATO SUPERBOOM SL800-Ri |
---|
メーカー | 株式会社加藤製作所 |
---|---|
型式 | KR-75H |
最大定格総荷重 |
10.20mブーム:75,000kg×2.3m(18本掛) 17.0mブーム:40,000kg×4.5m(10本掛) 24.0mブーム:35,000kg×3.5m(7本掛) 31.0mブーム:14,000kg×10.0m(4本掛) 38.0mブーム:13,000kg×9.0m(4本掛) 42.0mブーム:10,200kg×12.0m(4本掛) 45.0mブーム:8,200kg×13.0m(4本掛) 4.1mベースジブ:6,000kg×80°(2本掛) 9.4mジブ:4,200kg×75°(1本掛) 13.7mジブ:3,000kg×80°(1本掛) ルースタシーブ:5,000kg(1本掛) |
ブーム長 | 10.0m~45.0m |
車輛サイズ | 全長:13260mm / 全幅:2990mm~7600mm(固定時最大) |
ダウンロード |
諸元表
カタログ CADデータ:SL-800Ri(75hontai).dxf CADデータ:SL-800Ri(Kiseki)(75).dxf |
50t吊り-ラフテレーンクレーン/COBELCO PANTHER500 |
---|
メーカー | コベルコ建機株式会社 |
---|---|
型式 | RK500-2 |
最大定格総荷重 |
10.2mブーム:51,000kg×3.5m(11本掛) 17.4mブーム:28,000kg×4.0m(6本掛) 23.6mブーム:22,000kg×5.0m(5本掛) 24.6mブーム:20,000kg×8.0m(5本掛) 31.8mブーム:14,000kg×5.0m(4本掛) 39.0mブーム:7,600kg×8.0m(4本掛) 9.0mジブ:3,500kg×73.5°(1本掛) 15.0mジブ:2,400kg×70°(1本掛) 補助シーブ:5,000kg(1本掛) |
ブーム長 | 10.2m~39.0m |
車輛サイズ | 全長:12330mm / 全幅:2960mm~7400mm(固定時最大) |
ダウンロード |
諸元表
カタログ CADデータ:RK500-2(5002).dxf |

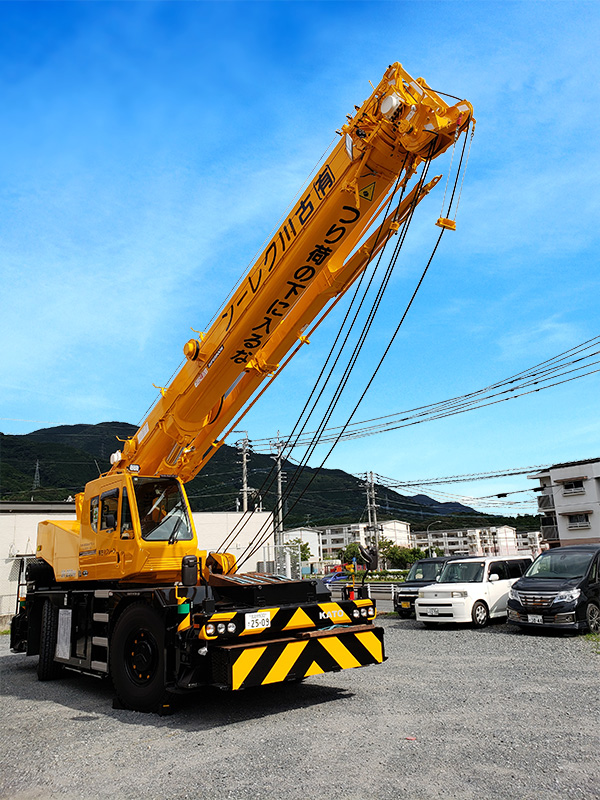

25t吊りラフテレーンクレーン/KATO SUPERBOOM SR-250RF |
---|
メーカー | 株式会社加藤製作所 |
---|---|
型式 | KR-25H-F |
最大定格総荷重 |
9.35mブーム:25,000kg×3.5m(7本掛) 16.4mブーム:15,000kg×6.5m(6本掛) 23.45mブーム:12,500kg×5.5m(4本掛) 30.5mブーム:8,000kg×8.0m(4本掛) 8.7mジブ:3,300kg×75°(1本掛) 13.1mジブ:2,100kg×73°(1本掛) ルースタシーブ:4,000kg(1本掛) |
ブーム長 | 9.35m~30.5m |
車輛サイズ | 全長:11470mm / 全幅:2620mm |
ダウンロード |
諸元表
カタログ CADデータ:SR-250Rf(H-Type)(2509).dxf |
25t吊り-シティコンシャスクレーン/COBELCO PANTHER250 |
---|
メーカー | コベルコ建機株式会社 |
---|---|
型式 | RK250-6 |
最大定格総荷重 |
9.32mブーム:25,000kg×3.5m(7本掛) 16.42mブーム:19,000kg×4.0m(6本掛) 23.52mブーム:12,500kg×5.0m(4本掛) 30.62mブーム:7,000kg×8.0m(4本掛) 7.5mジブ(最大):3,000kg×75°(1本掛) 12.0mジブ(最大):2,000kg×70°(1本掛) 補助シーブ:4,000kg×(1本掛) |
ブーム長 | 9.32m~30.62m |
車輛サイズ | 全長:10990mm / 全幅:2620mm~6300mm(固定時最大) |
ダウンロード |
諸元表
カタログ CADデータ:RK250-6(2506).dxf |
25t吊り-シティコンシャスクレーン/COBELCO PANTHER250X |
---|
メーカー | コベルコ建機株式会社 |
---|---|
型式 | RK250-7 |
最大定格総荷重 |
7.35mブーム:25,000kg×3.5m(7本掛) 12.00mブーム:20,300kg×4.0m(6本掛) 16.66mブーム:19,000kg×5.0m(6本掛) 21.31mブーム:14,450kg×8.0m(4本掛) 25.97mブーム:10,450kg×5.0m(4本掛) 30.62mブーム:7,000kg×8.0m(4本掛) 5.8mジブ:4,000kg×73.5°(1本掛) 8.9mジブ:2,300kg×70°(1本掛) 12.0mジブ:2,000kg×75°(1本掛) 補助シーブ:4,000kg(1本掛) |
ブーム長 | 7.35m~30.62m |
車輛サイズ | 全長:8960mm / 全幅:2490mm~6300mm(固定時最大) |
ダウンロード |
諸元表
カタログ CADデータ:RK250-7(2507).dxf |

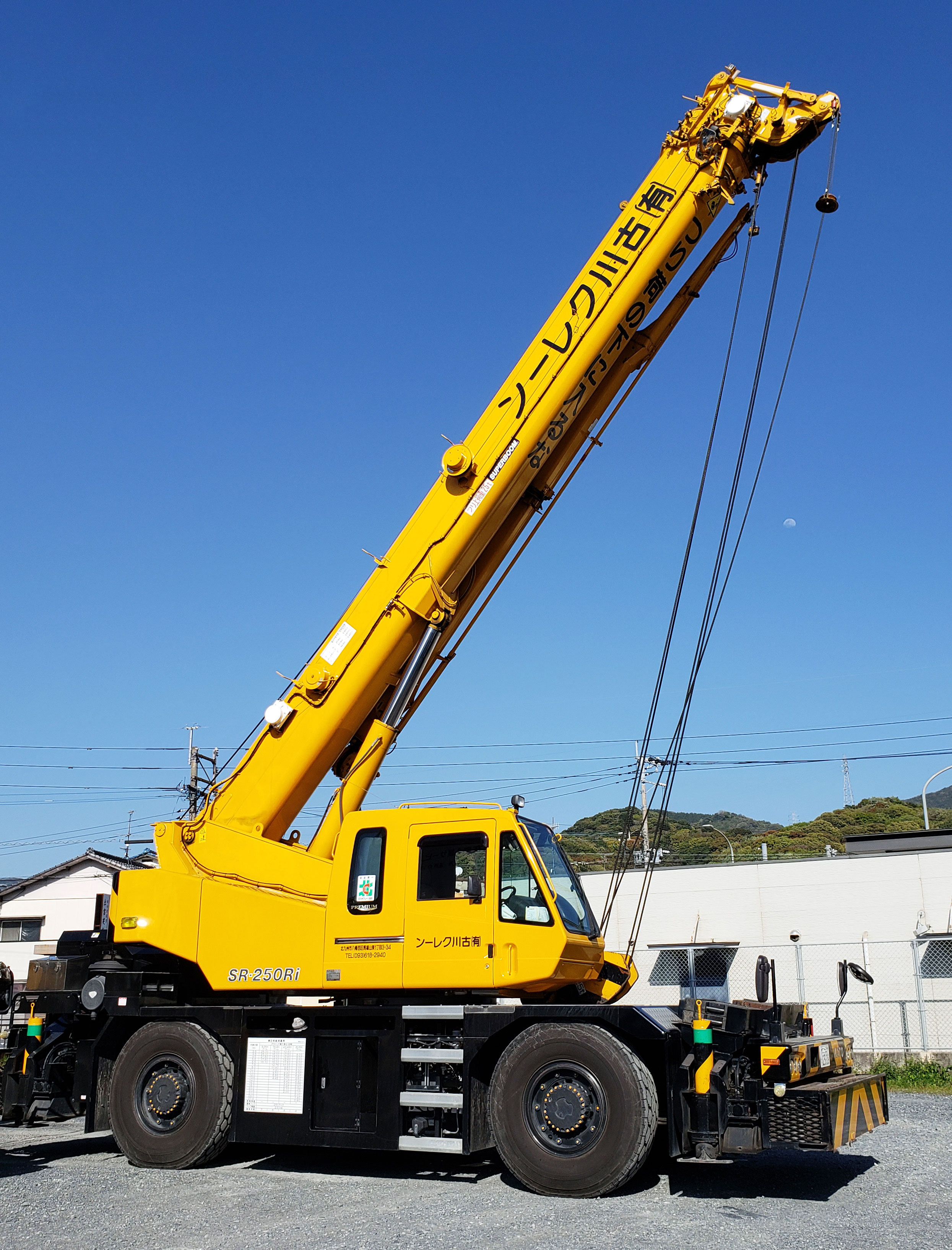

25t吊ラフテレーンクレーン/KATO ラフターSR-250Ri |
---|
メーカー | 株式会社加藤製作所 |
---|---|
型式 | KR-25H-V8 |
最大定格総荷重 |
9.35mブーム:25,000kg×5.0m(7本掛) 16.4mブーム:15,000kg×8.0m(6本掛) 23.45mブーム:12,500kg×5.0m(4本掛) 30.5mブーム:8,600kg×8.0m(4本掛) 8.7mジブ:3,300kg×73.5°(1本掛) 13.1mジブ:2,100kg×70°(1本掛) ルースタシーブ:4,000kg(1本掛) |
ブーム長 | 9.35m~30.5m |
車輛サイズ | 全長:11470mm / 全幅:2620mm~6600mm(固定時最大) |
ダウンロード |
諸元表
カタログ CADデータ:SR-250Ri-H17.04.12(2508).dxf |
13t吊り-ラフテレーンクレーン/KATO MR-130R |
---|
メーカー | 株式会社加藤製作所 |
---|---|
型式 | KMR-13H-Ⅱ |
最大定格総荷重 |
5.3mブーム:13,000kg×1.7m(8本掛) 9.04mブーム:6,000kg×4.0m(4本掛) 12.78mブーム:6,000kg×4.0m(4本掛) 16.52mブーム:5,000kg×4.5m(4本掛) 20.26mブーム:4,700kg×4.0m(4本掛) 24.0mブーム:3,200kg×5.5m(4本掛) 3.6mジブ:1,600kg×75°(1本掛) 5.5mジブ:1,000kg×70°(1本掛) ルースタシーブ:1,800kg(1本掛) |
ブーム長 | 5.3m~24.0m |
車輛サイズ | 全長:7440mm / 全幅:1995mm~4884mm(固定時最大) |
ダウンロード |
諸元表
カタログ CADデータ:MR-130(1302).dxf |

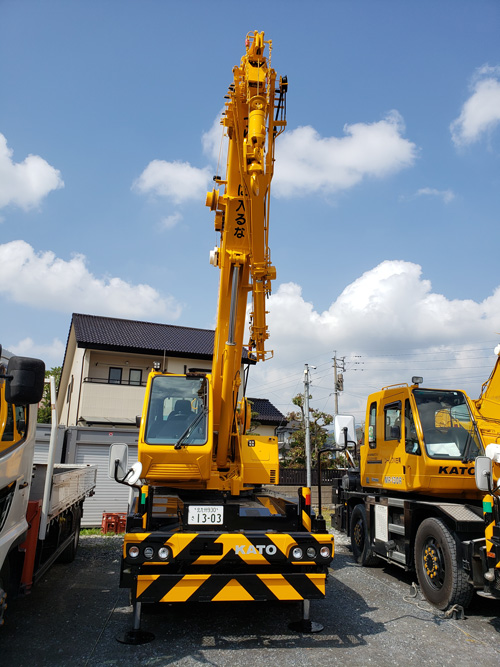

13t吊り-ラフテレーンクレーン/KATO MR-130Rf |
---|
メーカー | 株式会社加藤製作所 |
---|---|
型式 | KMR-13H-F |
最大定格総荷重 |
5.3mブーム:13,000kg×1.7m(8本掛) 9.04mブーム:6,000kg×4.0m(4本掛) 12.78mブーム:6,000kg×4.0m(4本掛) 16.52mブーム:5,000kg×4.5m(4本掛) 20.26mブーム:4,700kg×4.0m(4本掛) 24.0mブーム:3,200kg×5.5m(4本掛) 3.6mジブ:1,600kg×75°(1本掛) 5.5mジブ:1,000kg×70°(1本掛) ルースタシーブ:1,800kg(1本掛) |
ブーム長 | 5.3m~24.0m |
車輛サイズ | 全長:7465mm / 全幅:1995mm~4750mm(固定時最大) |
ダウンロード |
諸元表
カタログ CADデータ:MR-130RfH(1303).dxf |
